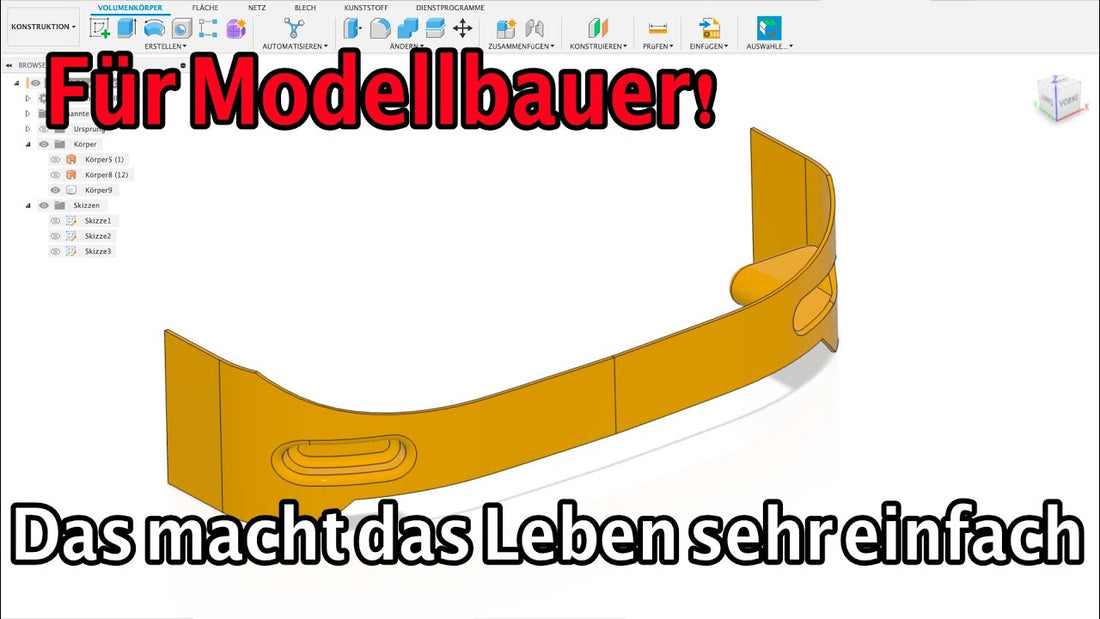

Fusion 360 ist ein mächtiges Werkzeug in der Welt des CAD-Designs, das die Erstellung komplexer Modelle mit relativer Leichtigkeit ermöglicht. In diesem Beitrag werden wir uns auf die Schaffung von komplexen Strukturen, wie etwa Stoßstangen oder Abdeckungen, konzentrieren. Dieser Leitfaden richtet sich sowohl an CAD-Anfänger als auch an fortgeschrittene Benutzer, die ihr Wissen erweitern möchten.
Grundlegende Schritte zur Modellerstellung
Beginnen wir mit den Grundlagen, die jedem neuen Benutzer von Fusion 360 helfen, sich zurechtzufinden:
1. Skizzieren der Grundform
Zunächst definieren wir die Grundform unserer Struktur, indem wir eine unförmige Abdeckung skizzieren. Wir starten mit einer Linie (L-Taste) als Hilfslinie, die später beim Spiegeln hilft. Mit der Spline-Funktion geben wir der Abdeckung eine gewünschte Form. Es ist wichtig, die Punkte des Splines so zu platzieren, dass eine saubere und klare Struktur entsteht.
2. Verwendung der Spiegelfunktion
Nachdem die Grundform skizziert ist, nutzen wir die Spiegelfunktion, um die Form zu vervollständigen. Dies spart Zeit und stellt sicher, dass beide Seiten symmetrisch sind.
3. Extrusion zur Erstellung der Grundfläche
Die skizzierte Form wird nun extrudiert, um eine dünne Fläche zu erstellen, die die Basis unserer Struktur bildet. An diesem Punkt haben wir eine einfache, aber präzise Grundlage für unser Modell.
Fortgeschrittene Techniken
Nachdem wir die Basis erstellt haben, wenden wir uns fortgeschritteneren Techniken zu, um unsere Struktur zu verfeinern:
4. Erstellung von Aussparungen
Durch das Anlegen einer neuen Skizze auf der vorderen Fläche können Aussparungen definiert werden, die später mit der Funktion "Stutzen" ausgeschnitten werden. Dies ermöglicht es uns, präzise und komplexe Formen zu erstellen, die für das endgültige Design erforderlich sind.
5. Anpassung und Verfeinerung
Mit weiteren Anpassungen, wie dem Hinzufügen von Versätzen und dem Verbinden verschiedener Flächen, erhalten wir eine komplexere Struktur. Diese Techniken erlauben es, sehr spezifische Formen und Details zu gestalten, die das Modell einzigartig machen.
6. Abrundungen und Endbearbeitung
Um unserem Modell ein fertiges Aussehen zu geben, verwenden wir Abrundungen, um scharfe Kanten weicher zu machen. Dies verbessert nicht nur die Ästhetik, sondern auch die praktische Anwendbarkeit des Designs.
Vom Modell zum realen Objekt
Sobald das Modell fertiggestellt ist, kann es verdickt werden, um aus der flachen Form ein dreidimensionales Objekt zu machen. Diese Verdickung ist entscheidend, um das Modell für den Druck vorzubereiten oder eine Form für die Herstellung zu erstellen.
Zusammenfassung
Dieser Leitfaden zeigt, dass mit einigen grundlegenden Schritten und fortgeschrittenen Techniken komplexe Strukturen in Fusion 360 erstellt werden können. Durch das schrittweise Vorgehen, von der einfachen Linie bis hin zur detaillierten Struktur, können Benutzer aller Erfahrungsstufen beeindruckende Ergebnisse erzielen.
Wir hoffen, dieser Beitrag hat Ihnen neue Ansätze und Techniken aufgezeigt, die Sie in Ihren eigenen Projekten anwenden können. Fusion 360 bietet eine Fülle von Möglichkeiten, und mit ein wenig Übung können Sie Ihre Designfähigkeiten erheblich erweitern. Teilen Sie uns in den Kommentaren mit, welche Techniken für Sie neu waren und was Sie in Zukunft gerne lernen möchten. Bis zum nächsten Mal – viel Spaß beim Konstruieren!
